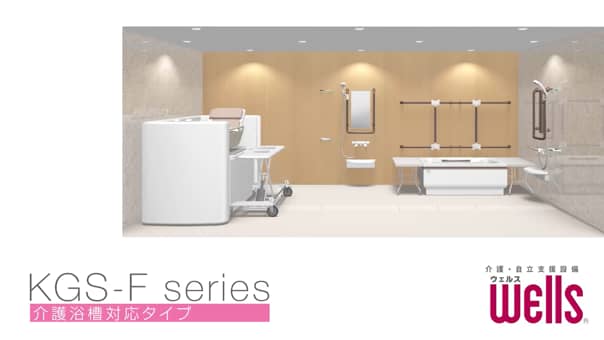

介護浴槽（機械浴槽）タイプ　
大型ユニットバス　
KGS-Fシリーズ

KGS-Fのメリット

•

  建築プランに
  幅広く対応

•

  介護浴槽との
  高い親和性

•

  新構造で早くて
  高品質な施工

標準サイズは全部で13種類をラインナップ。
介護浴槽の搭載だけでなく、個浴との併用など、様々なニーズにお応えします。
ドアは排水ピットと平行方向に2ヶ所設置も可能です(オプション)。

サイズ展開

KGS-F サイズ展開表

UBサイズ		超変数峰（mm）
		3000	3500	4000	4500	5000	5500	6000
短辺寸法（mm）	3000	3030	3035	3040	3045	3050	3055	3060
	3500	-	3535	3540	3545	3550	3555	3560

プランニング例

天井高は2種類

天井高は2169㎜と2400㎜(オプション)の2種類に対応しております。
2400㎜の天井高さは空間にゆとりが生まれます。

低床設置可能

大容量集中排水ピットを浴室中央に配置し、偏芯管排水トラップの形状により、
床下300mm の低床設置が可能です。階上設置などの場合にも対応しやすい構造です。

大容量集中排水ピットに加えて高速排水トラップが2個つき、300ℓ/分の排水性能を確保しました。
急速排水を行う介護浴槽でもフロア面に溢れることなく排水できます。排水配管は2本で複雑になりません。
大容量集中排水ピットを浴室中央に配置し、その中に高速排水トラップが2個つきます。

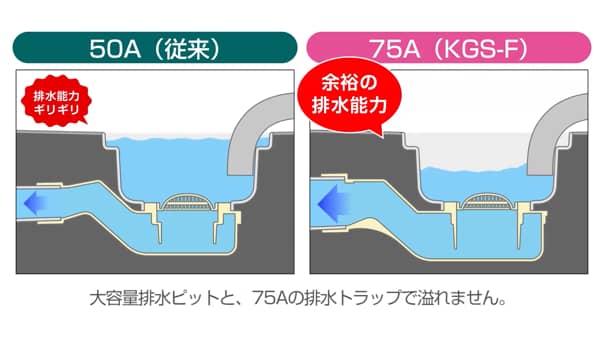

大容量集中排水ピットに大口敬75トラップを2カ所配置しているので、排水をスムーズに行えます。

安定したキャリー操作

スロープ付きのドアレールと、一方向の床の勾配を採用しておりキャリーを安定して操作できます。

•
•

ドアレールにスロープがついているので、キャリーの移動がスムーズです。

•
•

大容量集中排水ピットに向かって一方向に勾配がつき、キャリー操作を安定して行えます。

介助をしやすく、ドア有効開口幅を広く

3 枚引き戸の有効開口幅を従来の1201mm に加えて1401mm(オプション) を追加設定。
ストレッチャーなどの出入りをスムーズに行え、介助者の負担を軽減します。

ユニットバスが持つ高防水性やお手入れのしやすさ、短工期施工の特長を生かし、施設ごとのプラン設計に対応しやすくなりました。
